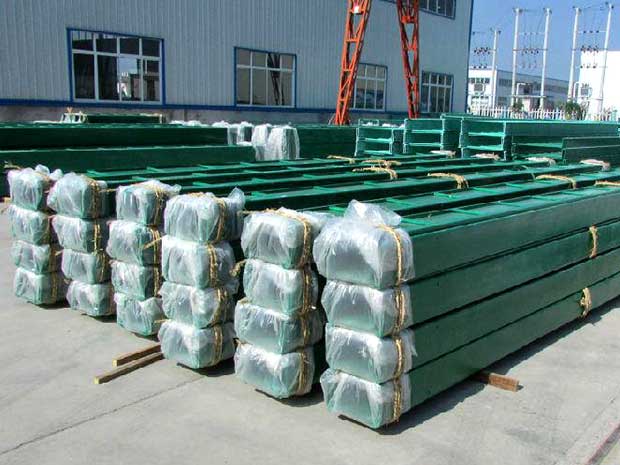

電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。

電纜橋架優勢：

— 使用壽命長（一般設計壽命為二十年）、

— 安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）

— 切割方便、不需維護等優越性.

電纜橋架適用范圍：

— KQJ系列電纜橋架適用于電壓在10千伏以下的電力電纜以及控制電纜，照明配線等，室內、室外、架空、電纜溝、隧道的鋪設。

結構特點：

— KQJ系列電纜橋架具有適用范圍廣，強度大，結構合理、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。對擴建改建、擴充電纜、維修等帶來方便。

電纜橋架安裝：

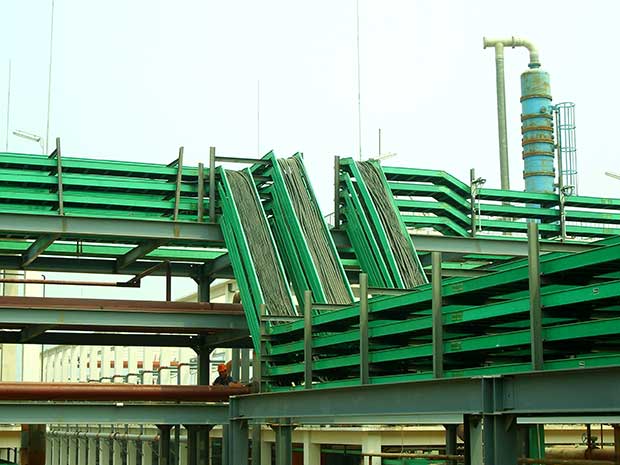

KQJ系列電纜橋架的安裝可因地制宜，可隨工藝要求進行鋪設，如管道鋪設、樓板、梁下吊裝、室內外墻壁、梁壁、隧道、電纜溝壁上的側裝，還可以在露天立柱上進行安裝。

— 橋架槽高度為50、100mm時每端各6只連接空，高度為150、200mm時每端各12只連接孔

— 支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

— 橋架寬度：選擇電纜橋架寬度時，應留有一定的備用空間，以便為以后增添電纜線。

— 隔開鋪設：當電力電纜和控制電纜較少時，可以在同一電纜橋架內安裝，但中間須用隔板將電力電纜和控制電纜隔開鋪設。

— 電纜固定：電纜橋架水平鋪設時，橋架之間的連接應盡量設置在1/4處，水平走向的電纜每隔2米左右進行固定，垂直走向的電纜每隔1.5米進行固定。

電纜在電纜橋架上的層次排列

— 電纜橋架層次排列應是弱電流控制電纜在最上層，一般控制電纜、低壓動力電纜依次往下排列，此種排列有利于屏蔽干擾，有利于電纜冷卻和現場施工。

電纜橋架的間距

— 為了保證電纜橋架安裝方便，電纜橋架與電纜質檢必須滿足一下數值：

a、在同一托臂上或同一水平面上架設電纜橋架時，相鄰電纜橋架之間的凈距不應小于50mm。

b、 兩組電纜橋架平行架設時，其之間凈距不應小于600mm。

— 電纜橋架重疊架設時，其層間垂直距離應滿足下列數值：

a、對于電力電纜應取300mm。

b、對于控制電纜應取250mm。

— 為了電纜橋架安裝的方便與其頂部天花板、橫梁及其他障礙物的底部最小垂直距離應滿足下列數值：

a、對于電力電纜應不小于400mm。

b、對于控制電纜應不小于250mm。

電纜橋架注意事項

— 電纜橋架垂直架設離地面二米以內必須加蓋板保護。

— 容易受到機械損傷的地方必須加蓋板保護。

— 電纜橋架水平架設時，應按荷載曲線選取最佳跨距支撐，電纜橋架垂直架設時每隔1米或2米必須有一個固定架以保證電纜橋架的穩定。

— 電纜由電纜橋架水平垂直引下時，應裝導板、保護電纜不受損傷。

— 在一般正常情況中鋼制電纜橋架應有可靠接地，形成電氣通路，電纜橋架應與車間的接地干線相連。

— 在腐蝕環境中，非鋼制電纜橋架應沿電纜橋架邊上鋪設12*4的鋁板或12*4的扁鋼作為接地線相連。

— 電纜橋架不允許作為人行通道和站人平臺。
